Gain på projektorduk: rätt värde beror på var du sitter

Gain på projektorduk: rätt värde beror på var du sitter

Gain på en projektorduk beskriver hur mycket ljus duken skickar i en bestämd riktning jämfört med en referensyta. Det är inte en extra lampa, och högre är inte automatiskt bättre. Börja med vår översikt över projektordukar, jämför sedan vit eller grå projektorduk och läs om ALR-projektorduk innan du väljer material.

Det viktigaste är samspelet mellan gain, betraktningsvinkel, projektorns placering, dukens area och rummets ljus. En duk kan ge hög luminans rakt fram men en svagare bild för den som sitter långt åt sidan. En annan duk kan sprida ljuset jämnare över soffan men ge mindre luminans i varje riktning.

Vi har inte mätt dukarna med luminansmätare eller gjort egna bildtester. Guiden bygger på ljustekniska definitioner, tillverkarnas aktuella materialspecifikationer och kontrollerade produktuppgifter. Exakta värden ska därför läsas som angivna specifikationer, inte som våra laboratorieresultat.

Det korta svaret om gain

Gain 1,0 är en praktisk referenspunkt, inte ett löfte om perfekt bild. Ett värde över 1,0 betyder att materialet ger högre luminans än referensen i den mätta riktningen. Ett värde under 1,0 betyder lägre luminans i den riktningen. Varken siffran eller jämförelsen berättar ensam hur bilden ser ut från sidan, hur jämn den är eller hur duken hanterar ljus från fönster och lampor.

Som utgångspunkt kan du tänka så här:

• Bred soffa och mörklagt rum: en diffus vit duk nära neutral gain är ofta lättast att placera.
• Stor bild med begränsad projektorljusstyrka: något högre gain kan vara relevant, men kontrollera gainkurva, sittbredd och risk för ljusare mittparti.
• Grå duk: välj inte utifrån färgen eller gainvärdet ensamt. Grått kan sänka både bildens mörka och ljusa nivåer, medan projektorns ljusreserver och rummet avgör slutresultatet.
• ALR eller CLR: bedöm materialets riktning, kompatibla kastavstånd och vilka infallsvinklar det avvisar. En CLR-duk kan ha låg gain och ändå vara rätt i en specifik UST-installation.
• Flera sittplatser långt åt sidorna: prioritera dokumenterad betraktningsvinkel och jämnhet före högsta gainvärdet.

Det är alltså fullt möjligt att gain 0,6 är rätt i ett rum och gain 1,2 rätt i ett annat. Siffrorna löser olika optiska problem.

Vad gain faktiskt mäter

Projektorn skickar ett visst ljusflöde mot duken. Dukmaterialet absorberar, sprider och riktar delar av ljuset. Gain jämför luminansen från materialet i en viss observationsriktning med luminansen från en definierad referens under motsvarande förhållanden.

Ordet luminans är viktigt. CIE:s internationella ljusvokabulär definierar luminans som ljusstyrketäthet per projicerad area i en bestämd riktning. På vanlig svenska handlar det om hur ljus en yta framstår från den plats där den betraktas. Riktningen ingår alltså i själva storheten.

Det här är anledningen till att meningen “gain 1,2 gör bilden 20 procent ljusare” behöver ett förbehåll. Den kan beskriva en mätning rakt framför duken relativt referensen. Den säger inte att varje person i rummet ser samma ökning, och den säger inte att projektorn plötsligt producerar fler lumen.

Gain 1,0 är inte hundra procent reflektion

Gain 1,0 blandas ibland ihop med att duken skulle återge eller reflektera hundra procent av projektorns ljus. Så fungerar inte måttet. Gain är ett riktat jämförelsetal, inte en verkningsgrad.

En diffus duk fördelar ljus över ett stort vinkelområde. Ett mer riktat material kan koncentrera en större del av ljuset mot vissa platser och mindre mot andra. Båda materialen kan förlora ljus genom absorption, men deras gainkurvor kan ändå se helt olika ut.

Du bör därför leta efter minst fyra uppgifter i samma datablad:

• Gain på axeln: värdet när mätningen görs i huvudriktningen, ofta rakt framför duken.
• Betraktningsvinkel eller betraktningskon: det område där tillverkaren anser att bilden håller en viss nivå.
• Halvgainvinkel: vinkeln där luminansen har sjunkit till hälften av toppvärdet.
• Projektorkompatibilitet: standardkast, kort kastavstånd eller ultrakort kastavstånd.

Barcos tekniska genomgång av halvgainvinkel visar varför ett toppvärde behöver läsas tillsammans med vinkelkurvan. Tillverkare kan dessutom ange “full betraktningsvinkel” på olika sätt. Jämför definitionen, inte bara gradtalet på framsidan av kartongen.

Håll isär lumen, lux, luminans och gain

Fyra begrepp blandas ofta ihop när en bild upplevs för mörk. De beskriver olika delar av systemet.

Begrepp	Vad det beskriver	Vad det inte beskriver
Projektorns lumen	Projektorns totala ljusflöde under angivna mätförhållanden	Hur ljus duken ser ut från varje sittplats
Belysningsstyrka i lux	Hur mycket ljus som träffar en yta per kvadratmeter	Hur ytan riktar ljuset mot betraktaren
Luminans	Ljusintrycket från ytan i en bestämd riktning	Projektorns totala ljusflöde
Dukens gain	Riktad luminans relativt en referens	Extra lumen, svartnivå eller ljusavvisning i alla vinklar

Om samma projektor fyller en större duk sprids ljusflödet över större area. En projektorduk på 120 tum har betydligt större bildyta än en 84-tumsduk, så den får mindre ljus per kvadratmeter om projektorns utgångsläge är oförändrat. Gain kan påverka luminansen mot publiken, men det tar inte bort areaskillnaden.

Projektorns marknadsförda lumen är heller inte nödvändigtvis ljusflödet i det bildläge du vill använda. Färgåtergivning, kalibrering, optik, zoomläge, åldrande ljuskälla och driftläge kan påverka den faktiska nivån. AVIXA:s formelsamling för bildsystem visar att professionell dimensionering väger in bland annat omgivningsljus, bildarea, gain och projektorns reduceringsfaktor i stället för att luta sig mot en ensam kartongsiffra.

Låg och hög gain ger olika kompromisser

En duk med låg gain riktar mindre luminans mot mätpositionen än referensen. Det behöver inte vara en nackdel. Lägre gain kan ingå i ett grått eller riktat material som är byggt för en viss projektortyp, ett visst ljusproblem eller en bredare och jämnare bild i den avsedda installationen.

En duk med hög gain koncentrerar mer av det reflekterade ljuset i vissa riktningar. Det kan hjälpa en stor bild eller en installation där projektorns ljusreserver är begränsade. Priset kan vara snävare användbar sittzon, skillnad mellan mitten och kanterna samt större känslighet för projektorns placering.

Betraktningsvinkeln avgör vem som får vinsten

Tänk dig en bred hörnsoffa. Personen i mitten ser duken nästan rakt framifrån, medan den yttersta platsen ser den i en tydlig vinkel. Om materialets luminans faller snabbt utanför huvudaxeln kan toppgain se bra ut på specifikationsbladet men vara fel prioritering för soffan.

Rita därför en linje från dukens centrum till varje ytterplats. Jämför vinklarna med tillverkarens gainkurva eller halvgainvinkel. Vår guide om tittavstånd till projektorduk hjälper med storlek och synfält, men för ett riktat dukmaterial måste du också räkna i sidled.

Hotspotting är inte samma sak som hög ljusstyrka

Hotspotting innebär att en del av bilden ser tydligt ljusare ut än resten, ofta nära den riktning där ljuset koncentreras. Fenomenet kan påverkas av dukens riktverkan, projektorns optiska jämnhet, kastförhållande och betraktarens position.

Högre gain kan öka risken, men ett materialnamn eller ett enda tal räcker inte för att förutsäga resultatet. Kontrollera tillverkarens rekommenderade minsta kastförhållande och gainkurva. Ju större och mer permanent installationen är, desto rimligare är det att provse kombinationen före köp.

Beslutsdiagram för rum, sittbredd och projektor

Använd frågorna i ordning. De ersätter inte ett datablad, men de sorterar bort många felkombinationer.

Fråga	Om svaret är ja	Nästa kontroll
Kan rummet mörkläggas väl?	Börja med en diffus vit duk nära neutral gain	Dukens planhet, storlek och betraktningsvinkel
Sitter tittarna långt åt sidorna?	Prioritera bred, dokumenterad ljusspridning	Gainkurvan från mitten till ytterplatserna
Är bilden stor i förhållande till projektorns ljusreserver?	Räkna på bildarea innan högre gain övervägs	Verkligt bildläge, kalibrering och kastavstånd
Kommer störande ljus främst uppifrån?	En riktad CLR- eller ALR-yta kan vara relevant	Ljusets riktning och materialets avvisningsmönster
Har projektorn ultrakort kastavstånd?	Välj en duk uttryckligen gjord för UST	Materialets riktning och tillåtet kastförhållande
Har projektorn standardkast?	Välj standardkastkompatibelt material	Projektorns höjd, kastförhållande och tittarnas placering

Om du fastnar mellan två material ska du inte välja det med högst gain av gammal reflex. Markera soffans fulla bredd, notera var lampor och fönster finns och kontrollera projektorns kasttyp. De tre uppgifterna brukar vara mer avgörande än en tiondel i gain.

Fyra produktalternativ med olika förstärkning

Produkterna nedan är specifikationsexempel, inte resultat från ett eget test. De visar hur ungefär samma gain kan förekomma i olika konstruktioner och hur ett lägre värde kan höra ihop med en mycket mer riktad användning. Produkterna är aktuella hos sajtens godkända butik vid kontrollen, men lager och leveranstid kan ändras.

MaxWhite i en manuell 84-tumsduk

Elite Screens Manual M84XWH-E30 är en manuell 16:9-duk med vit MaxWhite-yta. Den aktuella produktspecifikationen anger gain 1,1 och 180 graders betraktningsvinkel. Det gör den relevant som exempel på en bredare diffus lösning för ett rum som kan ljuskontrolleras.

Den praktiska frågan är inte om 1,1 är “bättre” än 1,0. Kontrollera i stället om den 186 centimeter breda bildytan är rätt, om kassetten kan monteras säkert och om du vill rulla undan duken. Läs även vår guide om projektorduk som rullgardin när mekaniken är en viktig del av valet.

Elite Screens Manual M84XWH-E30 — enkel duk för ett fast rum

Manual M84XWH-E30 är en infällbar 84-tumsduk i formatet 16:9 med vit MaxWhite-yta. Den kan monteras på vägg eller i tak och är ett relevant val när du vill kunna rulla undan bilden utan motor, elanslutning eller fast ram.

Vad du bör kontrollera

• Butik: Proshop.se
• Kategori: Manuell projektorduk
• Kontrollpunkter: bildbredden 186 centimeter, gain 1,1, vägg- eller takinfästning och plats för den 201,4 centimeter breda kassetten

Passar bäst för

Den här modellen passar ett mindre vardagsrum eller hemmabiorum där 84 tum är stort nog och där enkel mekanik väger tyngre än fjärrstyrning. Den breda betraktningsvinkeln gör den också rimlig när flera sitter utspridda i rummet.

Var uppmärksam på

Kontrollera att dukens bildyta hamnar på rätt höjd innan du borrar, eftersom den långa svarta överkanten påverkar var bilden börjar. En manuell rullmekanism kräver dessutom att du kan nå handtaget utan att flytta möbler.

Se bästa pris

CineWhite i en fast 92-tumsram

Elite Screens SableFrame 92 använder CineWhite och den kontrollerade produktspecifikationen anger gain 1,1. Proshop anger samtidigt en bildvinkel på 160 grader för den exakta modellen. Tillverkarens generella materialsida för CineWhite anger 1,1 och en bred diffus karaktär, men produktsidans uppgift för den faktiska modellen ska fortfarande kontrolleras före köp.

SableFrame är framför allt ett annat konstruktionsval än den manuella duken. Den fasta spänningen och permanenta ramen kan passa ett dedikerat rum, medan samma gainvärde inte berättar någonting om huruvida väggen bör upptas året runt. Jämför med guiden till ramspänd projektorduk om planhet och permanent montering väger tungt.

Elite Screens SableFrame 92 — fast bildyta för hemmabion

SableFrame 92 är en väggmonterad, ramspänd 16:9-duk med 204 centimeter bred CineWhite-bildyta och gain 1,1. Den svarta sex centimeter breda ramen ger en tydlig visuell gräns runt den projicerade bilden.

Vad du bör kontrollera

• Butik: Proshop.se
• Kategori: Ramspänd projektorduk
• Kontrollpunkter: fri väggyta, horisontell montering, bildbredden 204 centimeter och om en permanent svart ram passar rummets inredning

Passar bäst för

Den passar bäst i ett dedikerat filmrum där duken får sitta framme hela tiden. En fastspänd yta är särskilt intressant för dig som prioriterar en plan bildyta och vill slippa rulla ned en duk inför varje visning.

Var uppmärksam på

En ramspänd duk tar väggen i anspråk även när projektorn är avstängd. Mät både duken och vägen fram till rummet, och säkerställ att högtalare, eluttag och dörrar inte konkurrerar med den planerade placeringen.

Se bästa pris

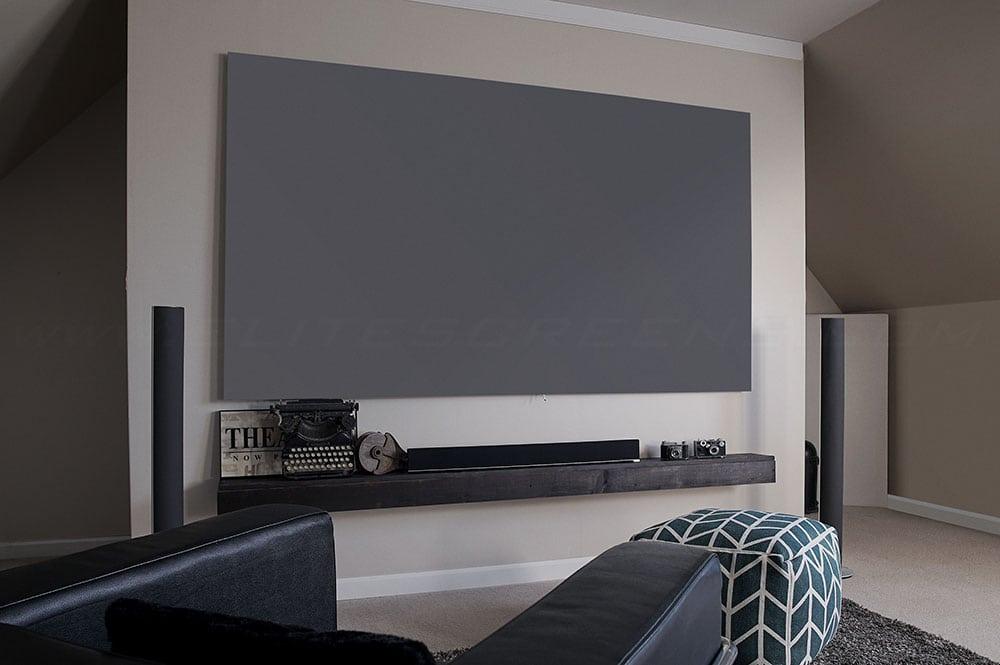

CineGrey 3D med högre toppgain och smalare vinkel

Elite Screens Aeon CineGrey 3D på 120 tum är en ramspänd, vinkelreflekterande ALR-duk för projektor med standardkast. Tillverkaren anger gain 1,2 och 90 graders betraktningsvinkel för CineGrey 3D. Det är en tydlig illustration av att högre gain ska vägas mot sittzon och optisk placering.

Materialet är inte avsett för ultrakort kastavstånd. En UST-projektor skickar ljuset mot duken i en brant vinkel, och fel riktat material kan skicka projektorljuset bort från publiken. Kontrollera därför både projektortyp och rummets ljusriktningar innan du ser 1,2 som en vinst.

Elite Screens Aeon CineGrey 3D 120 — för projektor med standardkast

Aeon CineGrey 3D AR120DHD3 är en ramspänd 120-tumsduk i formatet 16:9 för en vanlig projektor med standardkast. Det vinkelreflekterande materialet har enligt tillverkaren gain 1,2 och en angiven betraktningsvinkel på 90 grader, vilket gör placeringen av projektor och sittplatser viktig.

Vad du bör kontrollera

• Butik: Proshop.se
• Kategori: Ramspänd ALR-projektorduk
• Kontrollpunkter: standardkast i stället för UST, projektorns höjd och vinkel, bildytan 264 gånger 148 centimeter samt siktlinjen från ytterplatserna

Passar bäst för

Modellen är ett relevant alternativ i ett vardagsrum eller konferensrum där en standardkastande projektor möter sidoljus eller reflekterat rumsljus. Den fasta ramen håller materialet plant, men kräver en permanent fri väggyta.

Var uppmärksam på

Tillverkaren anger uttryckligen att CineGrey 3D inte är kompatibel med projektorer med ultrakort eller kort kastavstånd. Proshop listar modellen som beställningsvara med längre leveranstid, så kontrollera aktuell leveransprognos innan köp.

Se bästa pris

CLR med låg gain för en bestämd UST-installation

Elite Screens Aeon CLR AR120H-CLR3 använder StarBright CLR, är 120 tum och är avsedd för en bordplacerad projektor med ultrakort kastavstånd. Tillverkarens specifikation för StarBright CLR anger gain 0,6 och beskriver en flerskiktsstruktur som begränsar påverkan från takljus.

Gain 0,6 innebär lägre luminans på huvudaxeln än referensen under jämförbar belysning. Det gör ändå inte materialet till fel val, eftersom syftet är ett riktat system där projektor, materialets orientering, takljus och tittare måste ligga på avsedda sidor och vinklar. Läs guiden till projektorduk för ultra short throw innan du överväger en sådan kombination.

Elite Screens Aeon CLR 120 — specialduk för ultrakort kastavstånd

Aeon CLR AR120H-CLR3 är en 120-tums ramspänd duk med StarBright CLR-material, 16:9-format och gain 0,6. Tillverkaren anger att materialet är konstruerat för projektorer med ultrakort kastavstånd och för att begränsa påverkan från takljus.

Vad du bör kontrollera

• Butik: Proshop.se
• Kategori: Ramspänd CLR-projektorduk
• Kontrollpunkter: att projektorn verkligen har ultrakort kastavstånd, bildytan 266 gånger 150 centimeter, monteringshöjd och materialets riktning

Passar bäst för

Modellen passar en stor, permanent installation där en projektor med ultrakort kastavstånd ska användas i ett rum som inte alltid kan mörkläggas helt. Den är inte ett generellt botemedel mot allt omgivningsljus, men den riktade CLR-konstruktionen adresserar ett tydligt problem.

Var uppmärksam på

Det här är en tekniskt specialiserad och dyr duk. Kombinera den inte på chans med en vanlig långkastande projektor, och kontrollera både projektorns optik och dukens monteringsanvisning innan beställning.

Se bästa pris

ALR och CLR är inte andra ord för hög gain

ALR betyder att materialet är utformat för att avvisa eller styra bort omgivningsljus från vissa riktningar samtidigt som projektorljuset skickas mot publiken. CLR används ofta för material som särskilt hanterar takljus. Ingen av beteckningarna betyder att duken kan skilja på “bra” och “dåligt” ljus oberoende av riktning.

Det innebär tre praktiska begränsningar:

• Ljusets riktning spelar roll: ett material som begränsar takljus behöver inte göra samma sak med ett fönster rakt bakom tittarna.
• Projektorns riktning spelar roll: en duk för standardkast kan vara fel för UST, och en UST-duk kan vara fel för takmonterad standardprojektor.
• Materialets orientering spelar roll: en riktad duk kan behöva monteras åt ett bestämt håll. Vänd eller rotera den inte utan att kontrollera manualen.

Vår guide om projektorduk för ljust rum går igenom rumsljus mer i detalj. Den viktigaste åtgärden är fortfarande att minska ljuset som faktiskt träffar duken. Persienner, mörkläggning och lampor riktade bort från bildytan kan ge större nytta än att försöka kompensera allt med ett materialnamn.

Så räknar du utan att lura dig själv

Du kan använda en enkel ordning för en första dimensionering:

1. Bestäm den verkliga bildbredden: utgå från dukens synliga yta, inte ramens yttermått eller bara diagonalen.
2. Räkna bildarean: bredd multiplicerad med höjd. Formatet 16:9 ger höjden som bredden multiplicerad med nio sextondelar.
3. Hämta projektorns data för rätt bildläge: använd om möjligt mätdata eller tillverkarens konservativa värde, inte bara högsta marknadsförda lumen.
4. Ta hänsyn till optik och reserv: zoomläge, kalibrering, ljuskällans ålder och önskad tyst drift kan minska ljusreserven.
5. Läs gainkurvan: multiplicera inte blint med toppgain om tittarna sitter utanför huvudaxeln.
6. Bedöm rummet med lamporna tända som de faktiskt används: omgivningsljus sänker inte bara den upplevda ljusstyrkan utan framför allt bildens kontrast.

Ett exempel visar varför arean kommer först. En 120-tums 16:9-duk är ungefär dubbelt så stor till ytan som en 84-tumsduk i samma format. Samma projektor och samma bildläge måste därför fördela ljuset över ungefär dubbla ytan. Ett byte från gain 1,1 till 1,2 är en liten förändring jämfört med det steget.

Det är också därför en starkare projektor inte alltid löser ett ljust rum. Omgivningsljuset lyser på både bildens mörka och ljusa partier och minskar deras skillnad. Mer projektorljus kan hjälpa de ljusa partierna, men det gör inte projicerat svart mörkare än den belysta dukytan.

Praktiska valkriterier före köp

Gör gärna en enkel kontroll i rummet innan du beställer:

• Rita sittzonen: markera dukens mitt och dra tänkta linjer till de yttersta sittplatserna. Kontrollera vinklarna mot databladet.
• Notera ljuskällorna: skriv upp om störande ljus kommer uppifrån, från sidan eller bakifrån. “Ljust rum” är för oprecist för ett riktat material.
• Identifiera kasttypen: använd projektorns exakta modell och dess kastförhållande. Gissa inte utifrån hur nära väggen den ser ut att stå.
• Mät bildarean: jämför 84, 100 och 120 tum i kvadratmeter, inte bara i diagonal.
• Kontrollera gainkurvan: fråga efter en kurva om tillverkaren bara anger ett toppvärde.
• Kontrollera prov- och returmöjlighet: ett litet materialprov kan avslöja färgton, glitterstruktur och riktverkan i ditt rum, men läs villkoren före beställning.
• Planera monteringen: en riktad duk som monteras upp och ned kan fungera helt annorlunda än avsett. Följ modellens markeringar och manual.

Om du väljer en infällbar konstruktion bör ytan dessutom vara tillräckligt plan för det tänkta kastavståndet. En motordriven projektorduk med sidospänning och en enkel rullbar duk kan bete sig olika, även om materialets angivna gain är samma.

Vanliga misstag när gain jämförs

• Högst värde utses till bäst: det ignorerar betraktningsvinkel, jämnhet och rummets geometri.
• Gain multipliceras direkt med kartongens lumen: det bortser från bildläge, area, optiska förluster och observationsvinkel.
• ALR antas fungera mot allt ljus: riktade material avvisar vissa infallsvinklar, inte varje foton som inte kommer från projektorn.
• Grå duk antas ha låg gain: grå färg och riktverkan är olika egenskaper. Läs det exakta materialets data.
• Betraktningsvinkel jämförs utan definition: full vinkel och halvgainvinkel kan anges på olika sätt.
• Projektortypen kontrolleras efter dukvalet: standardkast, kort kastavstånd och UST kräver olika optisk kompatibilitet.
• Dukstorleken glöms bort: en större yta kan kräva mycket mer projektorljus än en liten gainökning kan kompensera.
• Ett datablad ersätter provtittning: specifikationen sorterar alternativ, men ögon, sittplatser och verkligt rum avgör om kompromissen känns bra.

Vanliga frågor

Vad betyder gain 1,0 på en projektorduk?

Gain 1,0 betyder att dukens luminans i den angivna riktningen motsvarar den referens som används för mätningen. Det betyder inte hundra procents verkningsgrad och säger inte ensam något om svartnivå, färgåtergivning eller hur bilden ser ut från sidan.

Är gain 1,1 bättre än gain 1,0?

Inte generellt. Gain 1,1 innebär ett högre riktat jämförelsevärde, men skillnaden kan vara mindre viktig än dukens betraktningsvinkel, planhet, storlek och kompatibilitet med projektorn. I ett mörkt rum med bred sittzon kan en diffus yta vara mer robust än ett högre toppvärde.

Vilken gain passar ett mörkt hemmabiorum?

En diffus vit duk nära neutral gain är en vanlig startpunkt när rummet kan mörkläggas och projektorn har tillräckliga ljusreserver för bildstorleken. Du behöver fortfarande kontrollera färg, ytstruktur och betraktningsvinkel. För ett permanent rum kan vår guide om ramspända projektordukar hjälpa med konstruktionen.

Behöver en projektorduk i ljust rum hög gain?

Inte nödvändigtvis. Hög gain kan koncentrera projektorljus mot vissa platser, men omgivningsljus försämrar kontrasten. Börja med att styra ljuset och överväg sedan ett ALR- eller CLR-material som uttryckligen passar ljusets riktning och projektorns kasttyp.

Kan jag använda en ALR-duk med UST-projektor?

Bara om materialet uttryckligen är avsett för ultrakort kastavstånd. Många vinkelreflekterande ALR-dukar för standardkast skickar UST-projektorns brant infallande ljus åt fel håll. En UST-anpassad CLR-duk har en annan riktad struktur och ska monteras enligt manualen.

Vad orsakar hotspotting på en projektorduk?

Hotspotting uppstår när en del av bilden får tydligt högre luminans än resten från en viss sittplats. Dukens riktverkan, gain, projektorns optiska jämnhet, kastförhållandet och observationsvinkeln kan bidra. Ett längre kastavstånd eller lägre gain kan hjälpa i vissa system, men följ tillverkarens råd för den exakta kombinationen.

Hur påverkar dukens storlek rätt gain?

En större duk fördelar samma projektorljus över större area, vilket minskar belysningsstyrkan på ytan. Gain påverkar sedan hur luminansen fördelas mot betraktarna. Dimensionera därför projektor och dukarea först och använd gainkurvan som en del av lösningen, inte som ersättning för tillräckligt ljusflöde.

Rätt gain är värdet som fungerar för hela systemet, inte det högsta talet i en produkttabell. Börja med huvudguiden till projektorduk, avgör om vit eller grå duk passar ljuskontrollen, kontrollera en eventuell ALR-lösning mot projektorns kasttyp och räkna slutligen på dukstorlek och bildarea. Då blir gain en användbar specifikation i stället för en dyr gissning.
